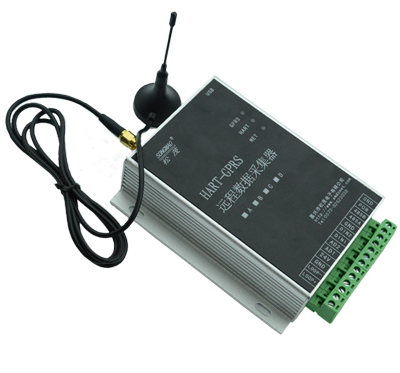

HART GPRS數據采集器

說明書下載

如有特殊需求，產品可開發定制。

   HART GPRS數據采集器是集成HART協議與GPRS通訊于一體的高科技產品,是微型RTU系統，采用高檔ARM單片機為核心，、由高精度運算放大器、接口芯片、硬件門狗電路、輸入輸出回路等組成,并且嵌入通信模塊,及HART調制解調芯片，具有性能穩定，性價比極高等特點。HART-GPRS數據采集器硬件結構設計完全符合工業標準，在溫度范圍、震動、電磁兼容性和接口多樣性等方面均采用特殊設計，保證了惡劣環境下的穩定工作。

一、 產品性能

1.兩路模擬量采樣，12位高精度A/D同時采樣功能。

2.兩路開關量采樣功能。

3.一路HART接口。

4.路DC24V輸出。

5.一路RS485接口,專用于RS485儀器儀表通訊。

6.USB接口用于設置參數。

7.可組態采集數據的參數及量程、零點等。

8.可組態站號、時間、通訊參數等。

9.支持動態DNS及固定IP。

10.支持數據傳輸方式：UDP、TCP。

11.通過HART協議直接從儀表里讀取數據。

12.本地、遠程都可以查詢和設置所有運行參數。

13.具有斷電記憶功能，斷電后不需要重新設置參數。

14.配用大容量EEPROM 根據設置的保存間隔時間，進行保存數據。

15.模塊狀態、GPRS通訊數據及HART通訊指示燈能清晰的指示采集器的工作狀態。

16.支持GSM短信，可以短信進行參數查詢、參數設置、狀態查詢、報警等功能。

二、主要參數

1.安裝尺寸：長150 mm × 寬103 mm × 高33 mm

2.工作環境溫度：-40℃ ∽ +85℃。

3.儲存溫度：-40℃ ∽ +85℃。

4.電源輸入電壓：DC 9 ∽24 V。

5.模擬量輸入阻抗為：250Ω，可以采集DC 4∽20mA，DC 0∽5V直流信號。

6.HART協議采樣電阻為250Ω。

7.DC24V輸出(<=40mA) 。

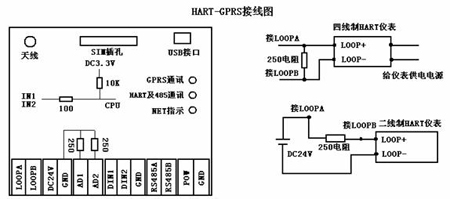

三、接線圖

詳細說明請在軟件下載中心下載
